Goettfert高特福PVT測試儀應用研究


            發布時間：2026-06-05 16:15:24瀏覽次數：次






	常用聚合物按結構的分類









					無定形





					半結晶





					無定形或半結晶









					丙烯腈-丁二烯-苯乙烯共聚物



					丙烯酸類塑料



					聚酰胺-酰亞胺



					聚碳酸脂



					聚醚酰亞胺



					聚苯乙烯



					聚砜



					聚醚砜



					聚氯乙烯



					聚三氟氯乙烯



					改性聚苯醚





					聚甲醛



					纖維素塑料



					尼龍



					聚丁烯



					對苯二甲酸酯聚合物



					聚醚醚酮



					聚乙烯



					聚丙烯



					聚四氟乙烯



					離子交聯聚合物



					液晶聚合物



					聚芳醚酮



					聚鄰苯二甲酰亞胺





					丙烯腈



					聚偏氟乙烯



					聚對苯二甲酸乙二醇酯



					聚苯硫醚



					聚偏二氯乙烯



					聚酰亞胺









	聚合物的結晶性-結晶性材料









			聚合物本身的結晶性能影響加工性能和材料性能



			聚合物在成型加工中的結晶:聚合物結構、加工條件



			聚合物結晶





				聚合物的鏈結構與結晶關系





				有利于結晶性的因素有：



				1.鏈結構簡單，重復結構單元較小，相對分子質量中等；



				2.主鏈上不帶或只帶極少的支鏈；



				3.主鏈化學對稱性好，取代基不大且對稱



				4.規整性好；





					5.高分子鏈的剛?cè)嵝约胺肿娱g作用力適中



					加工條件





						冷卻速率



						壓力



						工藝







								加工條件-冷卻速度



								成型時的冷卻速度（從Tm降低到Tg以下溫度的速度，主要看冷卻介質的溫度Tc ）影響制品能否結晶、結晶速度、結晶度、結晶形態和大小等。







								   Tc = Tmax，緩冷，結晶度提高，球晶大；



								   Tc < Tg，驟冷，大分子來不及重排，晶粒少，易產生應力；



								   Tc >= Tg，中速冷，有利晶核生成和晶體長大，性能好。







								通常，采用中等的冷卻速度，冷卻溫度選擇在Tg～最大結晶速度的溫度Tmax之間。

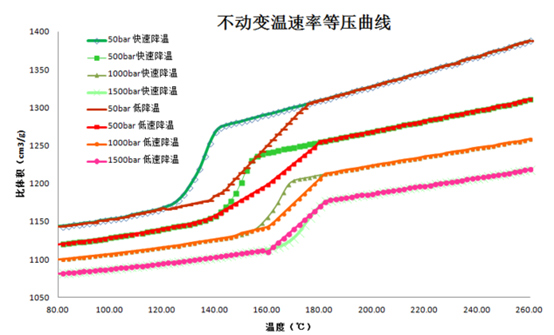

									加工條件-變溫速率











											降溫速率低，則相轉變起始點向高溫移動，說明降溫速率慢，有利于材料的結晶

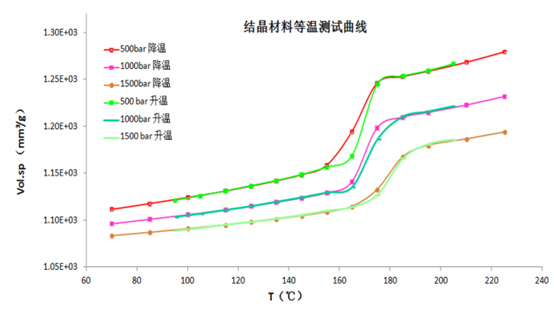

											升降溫影響結晶性材料的結晶行為









											升溫過程和降溫過程的結晶行為也不相同





												加工條件-成型壓力



												成型壓力增加，應力和應變增加，結晶度隨之增加，晶體結構、形態、結晶大小等也發生變化。







												應力有利于成核：



												應力        ⇒           大分子取向       ⇒        誘發成核



												應力大?。?/span>



												低壓生成大而完整的球晶；



												高壓生成小而形狀不很規整的球晶。

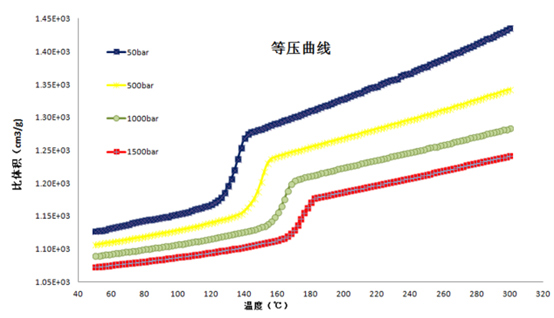

													壓力影響

























								不同壓力下降溫至開模溫度其比體積有較大差異



















						工藝路線的對制品影響



						注射成型制品的質量特性取決于成型時模腔內物料的比容積的變化。而這些變化是在高溫和壓力下進行的。PVT 控制, 即比容控制, 由高分子材料狀態方程和PVT 關系式可知, 聚合物熔體比容V 與壓力P 、溫度T 存在一定的函數關系, 即。





						P -模腔中聚合物所受的外壓力/bar



						V -模腔中聚合物的比容積/cm3 /g



						T -模腔中聚合物溫度/ ℃



						A -腔中聚合物內壓力



						B -聚合物的體積常數



						R-相當于氣體常數





							因此, 控制聚合物材料壓力和溫度, 就可以實現對比容的控制。根據聚合物PV T 特性曲線圖, 確定出以熔體壓力P 作為參變量的最佳PV T 控制路徑。控制過程是, 將模具型腔內熔體參數反饋與注射成型工藝參數檢測相配合, 以實現對熔體比容的自適應控制。













						PVT測試最佳保壓控制







							                 PVT 狀態圖和工藝路線

							在注射模塑過程中,有4個階段的溫度是至關重要的。



							 ( 1)物料的塑化溫度(熔體溫度) T4 ,是指注射充模那一瞬間的熔體溫度;



							 ( 2)澆口凍結(封閉)時的溫度T3 ,按照注射過程的概念,在此溫度下物料實際上就不能再流入模腔了。此時模腔內物料的比容積的大小直接決定著模塑制品的收縮率的大小;



							( 3)模具溫度T2。其上限是高聚物的熱變形溫度;



							( 4)環境溫度T1 ,可以指室溫











									PVT測試

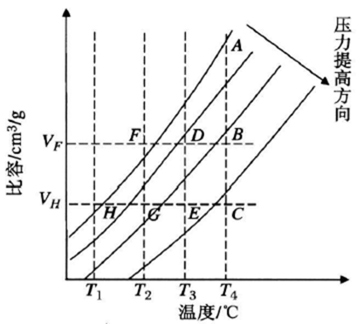

										          PVT 狀態圖和工藝路線





										第一條注射保壓工藝路線為A -B-D -F -H













								第二條注射保壓工藝路線為A -C-E-G-F-H







								第二條工藝路線由于，因此第二條路線收縮率為零。



								由此可見, 只要保證同一制品所走的工藝路線相同, 即能夠保證制品的重復精度, 至于具體要選擇哪條工藝路線, 則要看制品和注射成型機自身的情況決定。因此, PVT 最佳保壓過程的控制基本思想是, 使注射制品的保壓過程在同一種工藝路線下進行, 這樣可以獲得相同體積收縮的制品, 達到高的尺寸精度。同時在等比容的保壓冷卻過程中, 物料沒有進出模腔, 從而降低制品的取向, 使整個制品致密均勻, 并且可保證制品的質量精度, 提高重復精度。根據澆口凍結溫度結束保壓, 使得保壓時間沒有多余, 起到節能和節時的作用。

















			實驗條件





				本實驗選用兩種PEEK（聚醚醚酮）1＃及2＃使用德國Goettfert生產的毛細管流變儀Rheograph120進行PVT測試。1＃樣品做了等溫試驗及等壓降溫試驗，等溫試驗的溫度范圍是160℃～390℃，等壓降溫模式的測試溫度范圍是390℃～100℃；2＃樣品做了PVT的等壓降溫試驗，測試溫度范圍是370℃～100℃。兩種等壓降溫試驗從最高溫度降至200℃的過程中，降溫速率為36K/min。

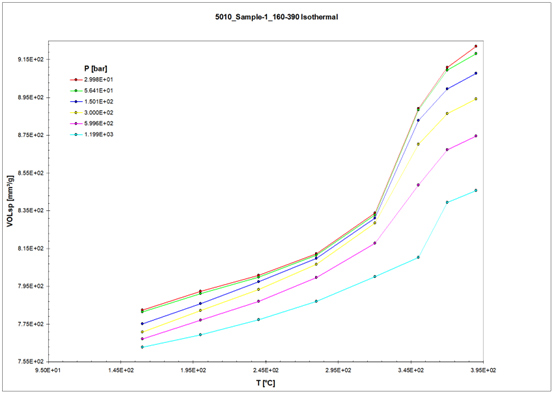

						1＃樣品等溫試驗

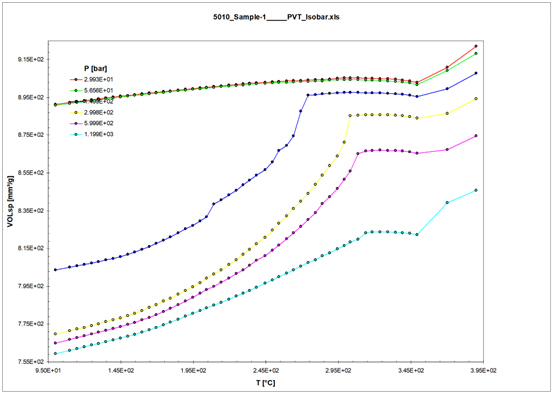

							1＃等壓試驗

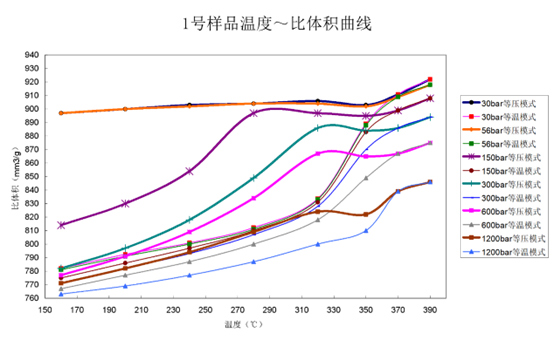

							1＃樣品等溫試驗與等壓試驗











									等溫與等壓對比



									1號樣品等溫模式和等壓模式測試數據對比表格













													壓力

													30bar

													56bar

													150bar

													300bar

													600bar

													1200bar









													等壓模式

													等溫模式

													等壓模式

													等溫模式

													等壓模式

													等溫模式

													等壓模式

													等溫模式

													等壓模式

													等溫模式

													等壓模式

													等溫模式





													160

													897

													782

													897

													781

													814

													775

													782

													771

													777

													767

													771

													763





													200

													900

													792.4

													900

													791

													830

													786

													797

													782

													791

													777

													782

													769





													240

													903

													800.9

													902

													800

													854

													797

													818

													793

													809

													787

													794

													777





													280

													904

													812.2

													904

													811

													897

													810

													849

													807

													834

													800

													809

													787





													320

													906

													833.7

													904

													833

													897

													831

													886

													828

													867

													818

													824

													800





													350

													903

													889.1

													902

													888

													895

													883

													884

													870

													865

													849

													822

													810





													370

													910.9

													910.9

													909

													909

													899

													899

													886

													886

													867

													867

													839

													839





													390

													922

													922

													918

													918

													908

													908

													894

													894

													875

													875

													846

													846



























						1＃樣品等溫及等壓實驗總結



						從以上的表格及曲線可以看出對于1號樣品由于冷卻速率較高，與等溫試驗比較等壓試驗的材料結晶較少，而等溫試驗里材料有較長的時間進行結晶。因此在等壓試驗圖內可以看到材料的收縮要比等溫試驗材料的收縮小。改變冷卻速率材料的收縮會有所變化?？焖倮鋮s，等溫曲線和等壓曲線上可以看出材料的收縮會有很大區別。因此可以得出如下結論：



						1. 從上面的等溫及等壓曲線可以看出，1＃樣品為結晶性材料，材料的結晶度影響材料成型后的密度。



						2. 壓力提高，材料的比體積增大，說明要提高材料的密實性，提高加工過程中保壓的壓力有利于材料的密實。即提高材料的密度。但是當壓力提高至60bar后，再提高壓力對材料的密度影響較小。



						3. 壓力相同的情況下，提高熔體材料的冷卻速率，其比體積較高，即密度小，說明材料密實性較差。降低材料的降溫速率有利于材料的結晶，從而提高材料的密度。今后需要更多的試驗找出合適的降溫速度。



















				1#樣品等壓降溫實驗

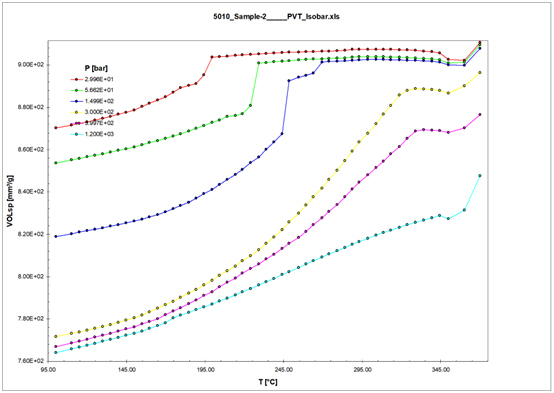

				2＃樣品等壓降溫實驗



				結論







				從上面1＃和2＃的等壓降溫模式的兩條曲線可以看出：



				在完全熔融的區域可以看出兩種條件下材料曲線基本相同。



				在接近大氣壓下會有很大的差別，而在高壓下等壓線表現出的差別較小，這是因?yàn)樵诟邏合虏牧系淖杂审w積減少。



				當壓力提高到一定程度后，兩種材料的比體積變化很小。















		特征數據



		為了更進一步了解兩種材料特征溫度受壓力的影響，總結表格如下：









				1＃與2＃樣品等壓降溫模式下特征數據對比表格











							壓力

							30bar

							56bar

							150bar

							300bar

							600bar

							1200bar





							樣品編號

							1＃

							2＃

							1＃

							2＃

							1＃

							2＃

							1＃

							2＃

							1＃

							2＃

							1＃

							2＃





							100℃ 比體積mm3/g

							891

							870

							891

							853

							804

							818

							770

							771

							765

							766

							759

							764





							特征溫度 ℃

							350

							200

							350

							230

							275

							264

							303

							324

							308

							330

							314

							344





							特征溫度下比體積mm3/g

							903

							903

							902

							900

							896

							896

							885

							888

							865

							868

							823

							828





							370℃比體積mm3/g

							910.9

							910.1

							909

							909

							899

							907

							886

							896

							867

							876

							839

							847

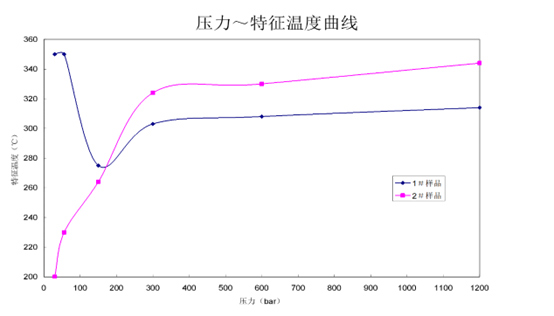

		從上面壓力～特征溫度曲線可以看出，1＃在壓力較低的情況下，特征溫度隨著壓力的升高而降低，壓力超過300bar后，特征溫度隨壓力的升高而升高，但是提高的比例僅14％，說明壓力對加工過程中相轉變溫度影響不大。而2＃曲線可以看出，特征溫度隨壓力的升高而升高，而且升高的比率達72％，說明壓力對加工過程中相轉變溫度影響很大。從1＃與2＃對比的曲線可以得出如下結論，在加工的過程中提高壓力會影響2＃的相轉變溫度，對于材料成型要求工藝更高。
