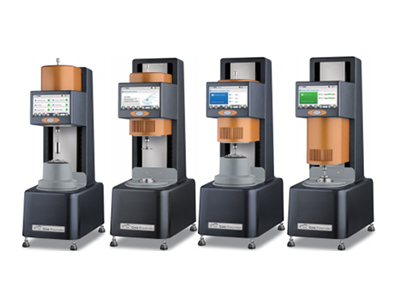

全新Discovery
TM Core流變儀讓每位用戶均可進行流變測量，以指導配方研發、優化性能并確保產品質量。Core流變儀是首個將廣泛的黏度和黏彈性測量與簡化的隨到隨用性相結合的系統。全新的 RheoGuide™用戶界面可直接通過觸摸屏進行完整操作，每一步均附有指示、說明和驗證。
無論您是流變學新手，還是要升級質量控制測試或擴展能力以滿足不斷增長的需求，Core流變儀均可幫助您的實驗室深入了解材料的行為并實現您的目標。
技術方面：

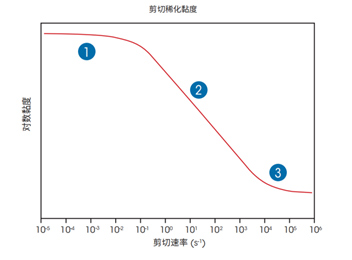

黏度計僅可報告有限范圍內的單一黏度值,而Core流變儀可捕獲反映材料在所有相關條件下的行為的完整黏度曲線。懸浮液、乳液、凝膠、糊劑和漿料等復雜流體為非牛頓流體。這些流體的黏度隨施加的剪切速率和時間而發生變化;因此并不是一個單一的數值。在整個黏度范圍進行表征對于了解實際條件下的流動行為至關重要。
1 低剪切速率下的高黏度會影響涂料的流掛和流平,同時減小因重力影響導致的分散不均勻現象。
2 隨著剪切速率的增加,黏度會降低。此時,無論是從罐中傾倒、通過管道泵送還是從包裝中擠壓,均可方便地進行分配。
3 高剪切速率可模擬如涂覆到基材或在皮膚上涂抹外用品等應用,以確保成功的加工和消費者體驗。
粘彈性方面
從結構薄弱的分散體到堅硬的凝膠或糊體,這些材料會同時表現出類似液體和固體的行為,這是傳統黏度測量法所無法測量的。
Core流變儀的振蕩測量可量化黏彈性-儲能模量G'(彈性行為)、損耗模量G"(黏性行為)和Tan 8(阻尼)。這些關鍵指標有助于優化配方、評估穩定性并確保生產的一致性。
 |

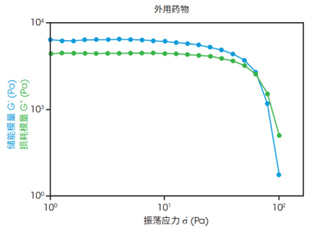

振幅
在此圖中,在線性黏彈性區域以低應力測量的外用軟膏顯示出固體樣行為(G'>G”)。應力增加導致軟膏開始流動，顯示的屈服應力為66Pa,這是確保有效分配、涂抹和穩定性的關鍵信息。
|
 |

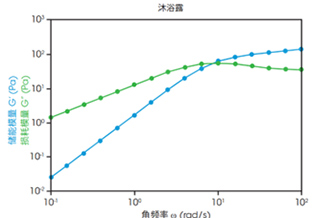

頻率
改變振蕩頻率可表征不同時間尺度下的黏彈性。液體肥皂在靜止時表現出類似流體的行為(G">G',但在極短的時間尺度內,彈性行為占主導地位(G'>G”)。這會影響消費者的體驗,只能使用振蕩流變學對此進行量化。
|
Core測量技術
精密空氣軸承

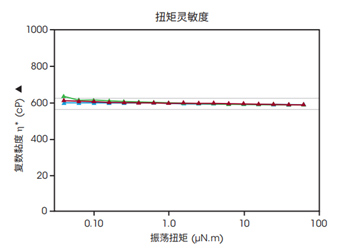

空氣軸承消除了滾珠軸承設計的機械摩擦,將流動測量的扭矩靈敏度擴展至0.5μN.m,將振蕩測量的扭矩靈敏度擴展至0.1μN.m.
Core流變儀的扭矩靈敏度可測量低至1cP的黏度、低剪切速率和屈服應力以及弱結構流體的黏彈性。
光學編碼器
精確測量旋轉速度(剪切速率)和角位移(應變)
拖杯電機
可在受控應力、速率或應變模式下靈活進行剪切流變分析
強大的設計

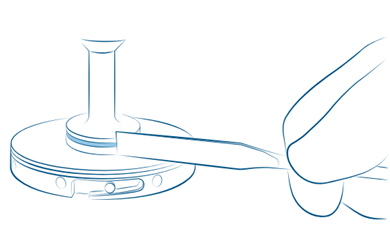

使用Core流變儀簡化操作并加快工作流程:安全地清潔液體樣品,無需從流變儀上移除夾具。
Core溫度技術
 |
溫度控制是獲得準確流變數據的關鍵,可確保數據的可重復性,并評估材料在實際條件下的行為。Core流變儀的集成帕爾帖系統提供精確、快速的溫度控制。與典型黏度計配置相比,平衡時間最多可縮短60%,進而更大限度地縮短了不同測量間的停機時間。內置空氣冷卻,從而不再需要液體循環器,進而可降低成本、簡化操作并節省寶貴的工作臺空間。 |
帕爾帖板夾具

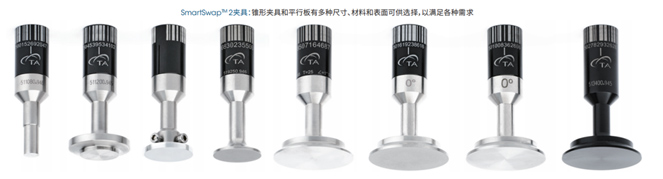

平行板夾具具有多功能性,適用于如液體、分散體、乳霜和乳液、凝膠和糊體等多種材料,表面可采用噴砂或十字劃紋處理,以防止滑動。錐形夾具提供均勻的剪切速率,是可用于未填充液體的理想選擇。平板和錐形夾具均具有小樣品量(<2mL)的便利性且易于清洗。
帕爾帖板特征
添加絕緣防溶劑揮發罩以防止測量過程中發生干燥。兩個分體式蓋板與兼容的夾具集成在一起,形成蒸發屏障。導電內部和絕緣外部促進了在持續溫度下的溫度均勻性。
以下為在應用和未應用絕緣防溶劑揮發罩的情況下測量丙烯酸涂料在10s-時的黏度。在未加蓋的情況下,涂料在邊緣干燥時會增加扭矩,表現為黏度增加。安裝防溶劑揮發罩后,干燥的影響被消除,因此可精確測量涂料黏度。
快速更換板讓樣品加載變得簡單,凸起的臺階簡化了樣品修邊,這對于獲得準確的數據至關重要。快速更換板與上部夾具的尺寸和表面光潔度相匹配并通過獨特的免工具自對準系統直接安裝到帕爾帖上，幾秒鐘內即可完成更換,以支持多種樣品類型。
 |

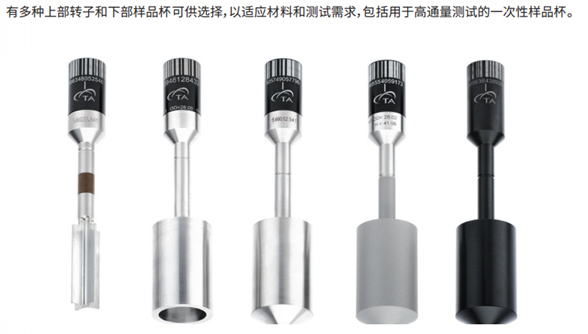

同心圓筒夾具
用同心圓筒配置您的Core流變儀以提高靈敏度，可表征低至1cP的黏度，可輕松實現萬無一失的樣品加載，是高通量實驗室的理想之選。
|
 |

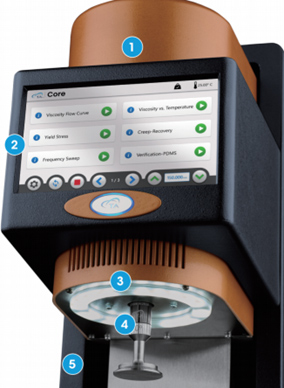

為簡化每一個步驟而設計
1自動間隙控制提供更快的工作流程和精確的間隙定位。軸向電機在整個方法中自動升降頭部,并以0.1um的分辨率控制測試間隙位置,以獲得準確且可重復的結果。
2 觸摸屏功能超越了基本控制,為高通量實驗室提供全新的用戶體驗。直接在儀器上進行常規測量,無需與PC交互。
3 集成照明增強了可視性,使樣品制備更簡便、可重復性更高,進而提高了數據的準確性和精確度。在用戶交互過程中會自動聚光樣品,為操作員提供指導并提示測試狀態。
4Smart $wap™ 2讀取器會自動識別連接的夾具、調用尺寸和存儲的校準并驗證夾具是否與所選的RheoGuide™方法一致。Smart Swap™消除了常見的錯誤源并提高了操作效率。
5緊湊的設計將電子設備、帕爾帖和空氣冷卻熱交換器集成在一個單元中。
|
與帶有液體循環器的模塊化系統相比,Core流變儀所需的工作臺空間減少了75%。
RHEOGUIDETM特點和優勢
隨到隨用性:直接通過儀器觸摸屏執行常規測試,從開始到結束,無需與PC交互。
引導式操作:預定義方法、屏幕說明和圖解以分步工作流程指導操作員操作,使每個用戶只需接受最少量的培訓即可成功進行流變測量。
全程驗證:消除常見的錯誤來源-安裝和校準正確的夾具、更新樣品信息并完成每個步驟。如果操作員未錯過任何一個步驟,數據就會更加準確。
確保操作員安全:如果方法超過安全觸摸溫度,屏幕上會發出警報信息,并提醒操作員穿戴適當的個人防護裝備。RheoGuidem會在需要時提示操作員交互,并在頭部運動時禁用交互。
快速獲得結果:測試完成后,自動分析結果會立即顯示在觸摸屏上,同時顯示“合格或不合格"指示。無需進行常規手動數據處理,是快節奏質量保證/質量控制測試實驗室的理想選擇。
同步方法:Discovery混合型流變儀方法可直接傳輸到Core流變儀,以在QC測試中復制研發測量結果。不同儀器和工作場所之間共享方法有助于確保每個操作員執行相同的測量。
由 TRIOSI 軟件提供支持:通過TA儀器的流行軟件平臺TRIOS自定義RheoGuidem方法并訪問所有原始數據文件以進行其他分析。
TRIOSTM技術
TRIOS
TM是先進的軟件平臺,采用尖端技術對流變和熱分析進行儀器控制、數據收集和數據分析。使用直觀的Method Builder自定義RheoGuider
TM方法,可將標準操作程序的每一步均納入其中。
完整的數據分析功能
在Core流變儀上進行的每次測量,無論是通過RheoGuide"還是直接在TRIOS™中進行,都會生成包含所有參數和原始數據的唯一數據文件,以實現完整的可追溯性。
直觀靈活的數據可視化
廣泛的分析功能,包括數學模型、曲線擬合、統計
批量處理:自動分析和生成報告
控制圖用于監測結果隨時間變化的趨勢
以JSON格式導出數據，以便與LIMS集成
無限許可:可隨時隨地訪問和分析您的數據
 |
解鎖直接流變儀控制
Core流變儀提供的不僅僅是常規測試-經驗豐富的用戶可從RheoGuideTM模式切換到TRIOSClassic模式以直接控制測量參數。直觀的用戶界面可讓您簡便且有效地進行實驗編程,并在修改程序與查看和分析數據之間輕松切換。
|
技術規格
|
測量規格 |
|
最小扭矩 |
0.5μN.m |
|
最大扭矩 |
125mN.m |
|
扭矩分辨率 |
10nN.m |
|
位移分辨率 |
100nrad |
|
最大速度 |
300rad/s |
|
最小角頻率 |
10-4rad/s |
|
最大角頻率 |
628rad/s |
|
電機慣量 |
<25μN.m.s2 |
|
間隙定位速率 |
10mm/s |
尺寸
(寬x高x深) |
30cmx77cmx42cm
11.8inx30.3inx16.3in |
|
重量 |
34.5kg(76lb) |
|
帕爾帖板規格 |
|
最低溫度 |
-10°C |
|
最高溫度 |
200°C |
|
溫度精度 |
0.1℃ |
|
最大加熱速率 |
50°C/min |
|
最大冷卻速率 |
30°C/min |
|
絕緣防溶劑揮發罩器 |
可選 |
|
同心圓筒規格 |
|
|
最低溫度 |
0°C |
|
最高溫度 |
150°C |
|
溫度精度 |
0.1°C |
|
最大加熱速率 |
5°C/min |
|
最大冷卻速率 |
5°C/min |
|
一次性樣品杯 |
可選 |
