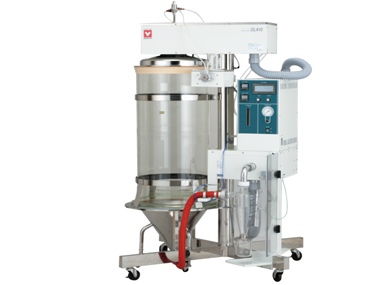

噴霧干燥器 DL410

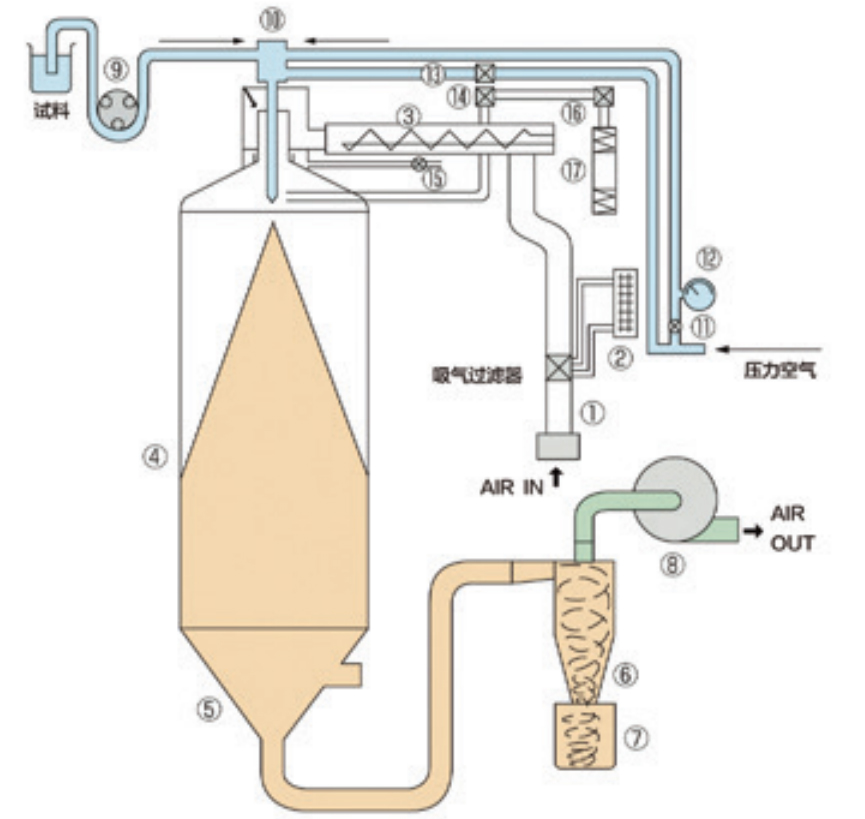

序號

部品名

序號

部品名

1

篩眼管

10

噴霧噴嘴

2

干燥空氣風量計

11

噴霧空氣壓力調節閥

3

加熱器

12

噴霧空氣壓力表

4

干燥腔

13

噴霧噴嘴頂針用電磁閥

5

下部腔

14

噴霧噴嘴清理用電磁閥

6

旋風分離器

15

冷風流量調節閥

7

生成物容器

16

上部箱升降用電磁閥

8

鼓風機

17

上部箱升降用汽缸

9

送液泵

型號

DL410

性能

水分蒸發量

Max. 3000ml/h

噴霧方式

二流體噴嘴方式（篩眼徑0.7mm）

噴霧、熱風接觸方式

下方噴霧并流方式

送液泵

定量送液泵，流量到70ml/min可變

吸氣鼓風機

DC無刷馬達，0.3～1.0m3/min

溫度控制方式

PID控制

溫度調節器設定范圍

40～300℃

加熱器

不銹鋼加熱管，2.0KW×2

出口溫度傳感器

K型熱電偶

溫度調節精度

入口溫度±1℃

構成

干燥室

大小

內徑457×高975mm（玻璃部分）

材質

干燥室、旋風部、生成物容器：超硬玻璃制，其它配管材料為不銹鋼及硅膠軟管

噴嘴附加結構

篩眼自動清掃（探針敲擊），前端附著粉末去除（噴嘴吹風）

機身附加結構

頭部（熱風吹出部）的自動升降（洗凈干燥室時使用）

計裝器

調節功能：入口溫度、熱風量、泵送液量、噴霧空氣壓、篩眼清掃時間

指示計：入口溫度、出口溫度、干燥空氣、風量計、噴霧空氣壓力計

過升防止結構

加熱器室側面設有獨立過升防止器

外部輸出

入口溫度、出口溫度輸出（4～20mA）

收集容器承載臺

標準裝配

除靜電刷

標準裝配

安全罩

標準裝配

安全功能

入口、出口溫度過熱、送液泵反轉功能、過電流漏電保護開關

規格

外形尺寸

W1060×D880×H1770mm

重量

約180kg

電源（50/60Hz）額定電流

AC220V 24A

附屬品

硅膠送液軟管（外徑6.4mm×內徑3.2mm×長2m）1根、進氣軟管（內徑7.9mm×長3m）1根、排氣軟管（內徑50mm×長3m）1根

選購品

有機溶劑回收裝置（GAS410）
