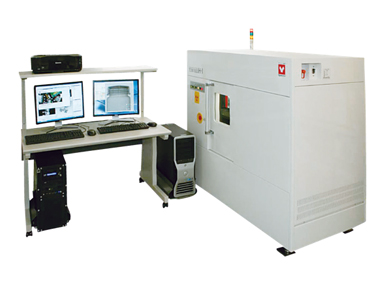

3維X射線CT裝置 TDM

項目

TDM1000H

-II（2K）

TDM1000H

-DD

TDM1300H

-II（2K）

TDM1600H

-II

TDM1000H

-Sμ

TDM1000H

-Sμ/DD

TDM2300H

-FP

TDM3000H

-FP

標準規格

線源

方式

密封管（反射型）

開放管（透過型）

開放管（反射型）

管電壓范圍

30～100kV

30～130kV

30～160kV

30～100kV（限制）

30～230kV

30～300kV

燈絲

鎢絲

LaB6

鎢絲

最小分辨率

5μm

0.8μm

0.25μm

4μm

檢出器

檢出器方式

I.I.

I.I./X線相機

I.I.

I.I./X線照相機

FPD

檢出面尺寸

4/2英寸切換

4/2英寸切換

（I.I.）/ 13.3mm（X 線 相機）

4/2英寸切換

4/2英寸切換

（I.I.）/ 13.3mm（X 線相機）

16英寸

像素數量

2048×2048

2048×2048

輸出灰度

12位

12位（I.I.）/

16位（X線相機）

12位

12位（I.I.）/

16位（X線相機）

16位

機械手

6軸自動控制（放大軸、偏置軸、升降軸、旋轉軸、樣品位置調整軸X-Y）·自動對中掃描

運算控制部

操作系統：Microsoft Windows 64bit 內存容量：32GB以上 硬盤容量：3TB以上 數據記錄：CD/DVD、CD-R/DVD-R、DVD-RAM

適用樣品

材質

輕元素～金屬（小徑）

輕元素～金屬（中徑）

輕元素～輕金屬（小徑）

輕元素～金屬

（小徑）

輕元素～金屬（大徑）

最大外形尺寸

Φ150×H150

Φ150×H150

（限制）

Φ150×H150

Φ150×H150

（限制）

Φ250×H250

Φ300×H300

最大重量

2kg以內

5kg以內

最大X線透過厚度

換算成鋁50mm

換算成鋁75mm

換算成鋁100mm

換算成鋁30mm

換算成鋁100mm

換算成鋁300mm

解析度

像素值

攝影視野÷2048

攝影視野÷2048

最大倍率時

0.5μm

0.1μm

4μm

最小倍率時

22.5μm

22.5μm

（I.I.）/ 4.25μm（X線相機）

22.5μm

10μm

10μm（I.I.）

/ 4.25μm（X 線相機）

140μm

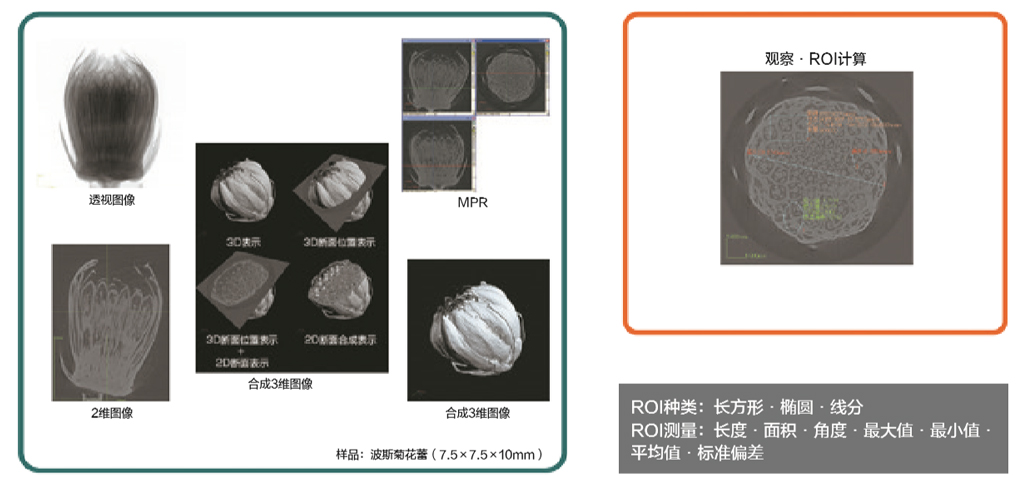

圖像種類

透視圖像·二維CT圖像·三維CT圖像·MPR圖像

測量功能

ROI類別：矩形·橢圓·線段

 ROI測量：長度·面積·角度·灰度最大值、最小值、平均值·標準偏差·輪廓顯示·直方圖顯示（可選擇安裝3D圖像處理系統）

自定義規格

高分辨率對應

TDM2300和TDM3000的FPD像素陣列數量從2048×2048→1024×1024 TDM1600/1000 X射線源·LaB6+探測器·X射線CCD等

掃描功能增強

※ 根據需要單獨或組合配置

☆螺旋掃描：根據用戶需求擴大垂直拍攝視野（例：TDM2300H-FP：140毫米~250毫米 ※ 升降軸400毫米時）

☆偏移·螺旋掃描：同時放大水平和垂直方向的視野

（例：TDM2300H-FP：140（φ）×140（h）~250（φ）×250（h） ※ 升降軸400毫米時）

☆寬和細節掃描：以相當于局部放大的分辨率掃描寬范圍

☆應力掃描：功能是在加熱、冷卻、加壓、張緊和組合這些應力的同時進行CT掃描

投影部設計變更

根據掃描功能增強的內容改變機械手的行程·安裝應力掃描單元和突出部分的熱量對策·符合其他客戶的需求
