模塊化緊湊型流變儀：MCR 702e MultiDrive
1.用于復雜流變學研究的高端流變儀
2.一臺流變儀，兩個驅動單元，支持所有工作模式
3.在扭擺、拉伸、彎曲或壓縮模式下可以進行 DMA 測量
4.200 多種配件，為研發提供無限可能
5.模塊化緊湊型流變儀：MCR 702e Space MultiDrive
6.用于復雜流變學研究和動態機械分析的流變儀
7.最大工作空間可輕松與其他光學或機械裝置(例如，共聚焦顯微鏡)組合使用
8.即使在惰性氣體環境中，也可在手套箱中工作
新款 MCR Evolution 系列的兩種高端型號 MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 是目前最全功能的流變儀。除了所有標配流變測試模式外，它們還可以配備一個額外的下部驅動單元。這意味著您可以同時使用兩個扭矩傳感器和驅動單元進行流變測試 – 從而為您的研究提供多種可能性。對使用的測量模式、測量系統、附件、溫控設備等沒有任何限制，測量精度也不受限制。此外，MCR 702e Space MultiDrive 提供了最大的工作空間，因此可以輕松使用所有附件和其他儀器。簡而言之，這是一種涵蓋當前和未來所有可能的流變學應用的選擇。
一臺流變儀支持所有流變工作模式

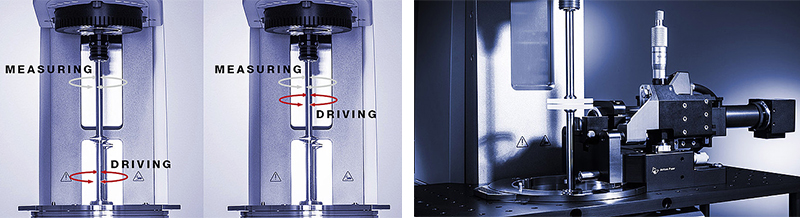

兩個空氣軸承支持的旋轉馬達相結合，讓您可以采用馬達與傳感器一體 (CMT) 模式或馬達與傳感器分離 (SMT) 模式進行流變測量。在 CMT 模式下使用單個空氣軸承支持的 EC 馬達，您可以充分利用馬達的實時位置控制 (TruStrain™) 功能，并執行“經典”應力控制測試。在 SMT 模式下，一臺馬達僅用作扭矩傳感器，而另一臺馬達僅用作驅動單元，即使在測量的瞬態階段(例如應力松弛、起始剪切)和寬范圍振幅和頻率的振蕩測量時，也能獲得最純粹的流變學結果。MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 以其全面的工作模式使MCR 系列流變儀的成功更進一步，并有助于使 MCR 流變儀成為流變科學研究中最常被引用的儀器。
通過反向運動模式打破了材料表征的極限
在反向運動模式下，流變儀將兩套空氣軸承 EC 馬達均用作驅動裝置和扭矩傳感器。兩個馬達可以輕松設置為以相反方向旋轉，這可以用來在測量樣品中形成固定的停滯面，以便采用顯微鏡進行剪切條件下材料的先進結構分析。此模式也可以與通用拉伸夾具結合使用，以便在最小的測量扭矩下進行拉伸測量。就速度而言，反向運動模式更讓測量工作“事半功倍” — 最高速度差高達 6000 rpm，這大大拓寬了高剪切應用的剪切速率范圍。
可增配扭擺、拉伸、彎曲或壓縮等模式下的DMA測試附件

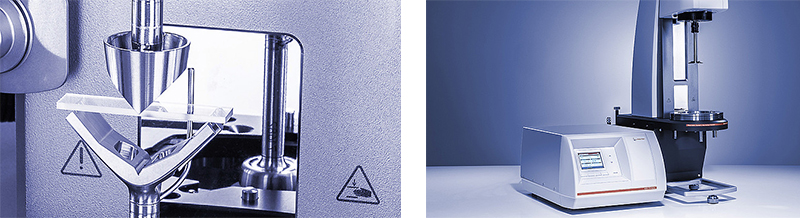

您可以用一個下部線性驅動馬達替代下部旋轉馬達，在彎曲和壓縮模式下使用三點彎曲、懸臂或平行板等測量系統執行 DMA測量。此外，結合薄膜、纖維和矩形樣品的測量夾具，線性驅動馬達可用于進行拉伸模式 DMA 分析，而上部旋轉驅動馬達可用于進行扭擺模式 DMA 分析，這兩種測試可在同一個測量程序中連續進行測量。此外，線性驅動馬達還可以進行熱機械分析、蠕變恢復或應力松弛測試。閱讀有關 DMA 功能的更多信息。
The best now better：這款設備適用于以前無法想象的應用
新款 MCR 702e Space MultiDrive 旨在流變儀支撐板下方和儀器兩側提供一個獨特的最大化工作空間。這樣不僅可以輕松安裝配件，還可以方便地與適合先進材料表征的其他外部儀器組合使用。例如，MCR 702e Space MultiDrive 允許您 將共聚焦顯微鏡和流變學策略相結合。此外，流變儀的獨立電子箱使它可以安裝在空間有限的地方或?qū)嶒炇沂痔紫渲?，即便在使用惰性氣體(氮氣、氬氣)的情況下也可以正常工作，例如，用于對具有一定危險等級的樣品進行高溫測量。
在重要的地方測量和控制溫度

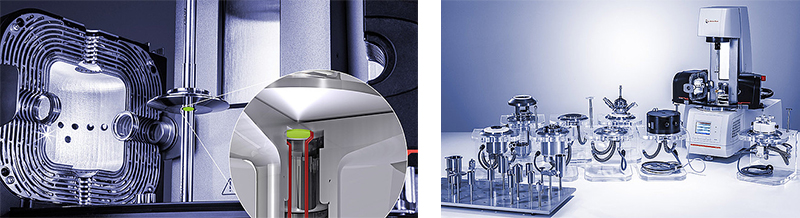

結合安東帕的創新光電技術，采用高精度溫度控制單元對最重要的影響因素-溫度-進行控制。這項技術可以實現基于光發射和光伏效應的非接觸數據傳輸。無論是在馬達與傳感器分離 (SMT) 模式還是在反向運動模式中，這都能夠在不影響扭矩靈敏度的情況下測定溫度。傳感器直接放置在非?？拷鼧悠返臏y量夾具中(僅 1 mm 距離)，減少了樣品溫度和傳感器測量溫度之間的可能偏移量。即使在階梯或溫度掃描變化期間，也能準確測定樣品溫度。
超過 200 種附件和智能功能，可滿足您的所有應用
MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 可以配備任何測量系統、溫控設備和/或安東帕 MCR 系列現有的特殊功能附件，以便對您的樣品進行標準和復雜的流變分析。獲得專利的 Toolmaster™ 功能能夠自動識別和配置所有連接的控溫設備和測量夾具。此外，借助 QuickConnect 功能，單手即可連接測量夾具。這兩種功能可以確保根據需求調整配置時具有最高靈活性，且僅需最小工作量。
|
MCR 702e MultiDrive MCR 702e Space MultiDrive |
|||
| 技術參數 | 單位 | 配置 1 臺 EC 馬達 | 配置 2 臺 EC 馬達 |
| 軸承設計 | - | 精密多孔碳空氣軸承 | |
| 馬達設計 | - | 電子整流 (EC) - 永磁同步馬達 | |
| 位移傳感器設計 | - | 高分辨率光學編碼器 | |
|
法向力測量設計 （美國專利 6167752） |
- | 360° 電容式傳感器，非接觸式，完全集成在軸承中 | |
| 軸承和法向力傳感器的主動熱管理 | - | 是 | 是 |
| 工作模式 | - | 馬達和傳感器一體 (CMT) |
馬達和傳感器分離 (SMT)， 反向運動 [1] |
| 最小扭矩（旋轉） | nNm | 1 | 1 |
| 最小扭矩（振蕩） | nNm | 0.5 | 0.5 |
| 最大扭矩 | mNm | 230 | 230 |
| 最小偏轉角 | µrad | 0.05 | 0.05 |
| 最大偏轉角（設定值） | µrad | ∞ | ∞ |
| 最小角速度 [2] | rad/s | 0 | 0 |
|
最大角速度 最大 轉速 |
rad/s 1/min |
314 3000 |
628 6000 |
| 最小角頻率 [3] | rad/s | 10 -7 | 10 -7 |
|
最大角頻率 [4] 最大頻率 |
rad/s Hz |
628 100 |
628 100 |
| 法向力范圍 | N | -50 至 50 | -50 至 50 |
| 帶支撐板（WESP /Space）[5] | - | 是 | 是 |
| 尺寸（寬 x 高 x 深） | mm |
444 x 753 x 586 空間： 212 x 767 x 554 |
444 x 753 x 586 空間： 212 x 767 x 554 |
| 重量 | kg |
48 空間： 51 |
58 空間： 61 |
| 其他設備特性 | |||
|
帶軟件遠程控制的設備顯示器 （與測量傳感器分離，用于防止機械和電磁干擾） |
- | 是 | 是 |
| 直接應變/應力控制器 | - | 是 | 是 |
|
TruRate™ / TruStrain™ （樣品自適應控制器） |
- | 是 | 是 |
| 原始數據（LAOS、波形） | - | 是 | 是 |
| 法向力控制（設置和讀?。?/span> | - | 是 | 是 |
| 垂直運動、粘附性、擠壓流 | - | 是 | 是 |
| 自動間隙控制/設置 (AGC/AGS) | - | 是 | 是 |
| 用于測量夾具的電子刮樣鎖 | - | 是 | 是 |
| 全自動溫度校準 | - | 是 | 是 |
|
TruGap™ （永久控制實際測量間隙） （美國專利 6499336，2000） |
- | 選配 | 選配 |
|
T-Ready™ [6] （樣品溫度平衡時間的檢測） （美國專利8904852，2011） |
- | 是 | 是 |
|
Toolmaster™ （測量夾具和附件，零間隙存儲） （美國專利 7275419，2004） |
- | 是 | 是 |
|
用于測量夾具的 QuickConnect 連接器 （單手操作，無螺紋） |
- | 是 | 是 |
|
刮樣鏡 （360° 無盲點觀察） |
- | 是 | 是 |
|
三點支撐底座 （三個堅固支 腳，無需工具即可單手調平） |
- | 是 | 是 |
|
用于安裝測量 單元的三點支撐 （防止擺動，更換測量單元后不會出現錯位） |
- | 是 | 是 |
| 最大溫度范圍 | °C | -160 至 +1000 | -160 至 +600 (950 [7]) |
| 最大壓力 | bar | 高達1000 | 不適用 |
| 可增配扭擺和拉伸DMA模塊 | - | 是 | 是 |
|
可增配線性驅動馬達 （拉伸、彎曲和壓縮狀態下進行 DMA測量） （美國專利 9574983，2015） |
- | 是 | 是 |
| 可增配摩擦學模塊 | - | 是 | 是 |
| 可增配粉體流動和剪切模塊 | - | 是 | 是 |
[1] 美國專利 8453496
[2] 在控制剪切應力 (CSS) 模式下;在控制剪切速率 (CSR) 模式下，具體取決于測量點持續時間和采樣頻率
[3] 理論值(每周期持續時間 = 2 年)
[4] 使用多波功能可以獲得更高頻率，如942 rad/s (150 Hz) 或更高，取決于測量系統和樣品
[5] MCR 702e Space MultiDrive：流變儀支撐板下方和儀器兩側獨特的最大化工作空間
[6] 取決于使用的溫控設備
[7] CTD 1000 中使用的定制系統
